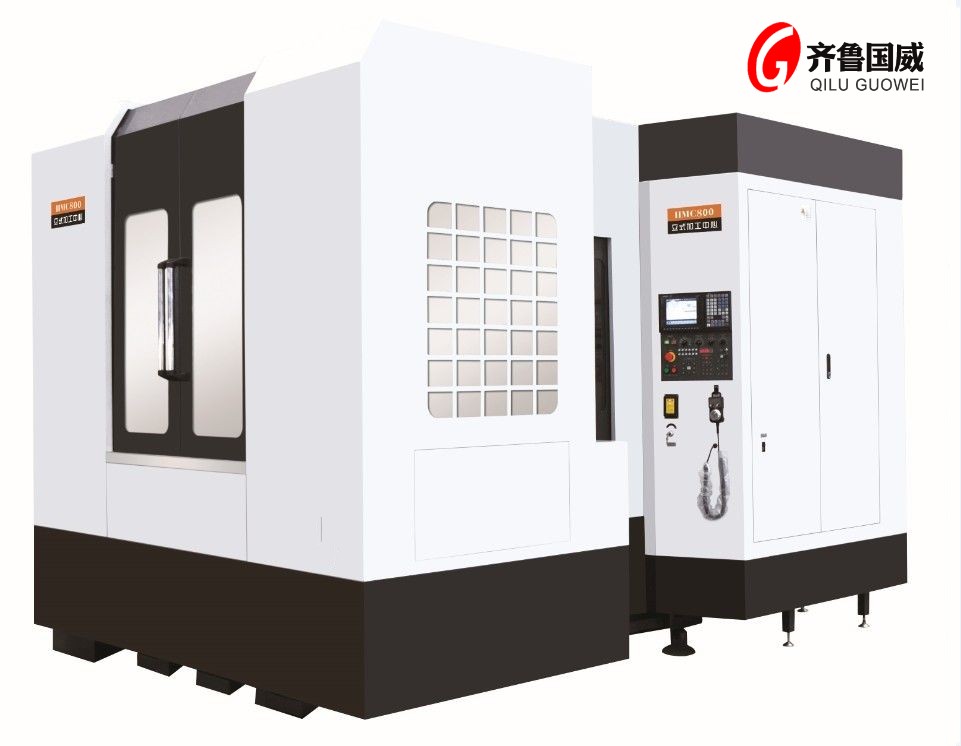

GMC800卧式镗铣加工中心
- 产品参数
GMC800卧式镗铣加工中心采用倒"T结构",为正规的强化型卧式加工中心结构,立柱为动柱式结构前后滑动,工作台为左右滑动,本结构具有精度高/刚性强/寿命长的优点,特别适合镗孔与高精度镗孔使用,也适合于端面的强力加工与模具的曲面加工.
标准配置：
日本发那科系统 台湾谭佳回转工作台 主轴中心出水带环喷 台湾丝杠 台湾链式刀库 日本NSK轴承
GMC800卧式镗铣加工中心参数:
| GMC800 | 规 格 |
| X、Y、Z坐标行程 | 1200 mm*1000mm*1300mm |
| 主轴中心线到立柱正面导轨距离 | 50~1050 mm |
| 主轴端面至工作台上平面距离 | 150～1450mm |
| X、Y、Z切削进给量 | 1～6000 mm/min |
| X、Y快速进给速度 | 24m/min、24m/min |
| Z快速进给速度 | 22m/min |
| 主轴转速范围 | 50-6000 r/min |
| 主轴锥孔 | BT50 |
| 主轴电机 | 15/18.5kW |
| X、Y伺服电机 | bis30/2000kW |
| Z伺服电机 | bis40/2000kW |
| A轴伺服电机 | Bis22B/2000kW |
| 数控回转工作台 | NRT-800H |
| 工作台规格（长×宽） | 800mm*800mm |
| 牌面中心孔直径 | Φ60H7mm |
| 牌面高度（水平） | 380mm |
| 梯形槽宽度 | 22mm |
| 锁紧油压 | 35kg/cm2 |
| 分割角度 | 1°/5°/01001° degree |
| 分割精度 | ±4 arc sec |
| 重复精度 | ±1 arc sec |
| 锁紧扭矩 | 800kg-m |
| 减速比 | 1/180 |
| 牌面*大转速 | 11.1r.p.m |
| 工作台*大载重 | 4000kg |
| 转台重量 | 1000kg |
| 圆盘式/链式刀库（数控铣不含刀库） | 24/32/40 |
| 工作台T型槽（槽数×槽宽）台面淬火 | 7mm*22mm |
| 重复定位精度 | 300mm/+ 0.005mm |
| 定位精度 | 300mm/+0.0075mm |
| 数控系统 | Oi-MF |
| 使用源气压力 | 0.6-0.8 MPa |
| 机床轮廓尺寸（L×W×H） | 6600mm*6200mm*4200mm |
| 机床重量 | 26000 kg |
