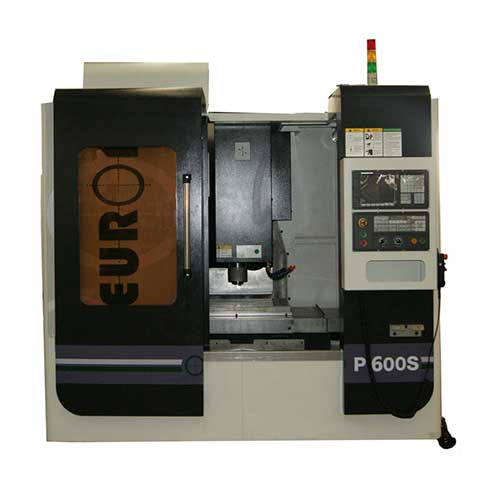

CENTRO DE USINAGEM VERTICAL

             P 600S

Cabeçote vertical

Cone do eixo

ISO

40

Faixa de rotação

rpm

8.000 / 10.000 / 12.000

Avanços

Avanços ( eixos X e Y )

m/min

30

Avanços ( eixo Z )

m/min

30

Avanço de corte pragramável

m/min

10

Cursos

Curso da mesa superior longitudinal ( eixo X )

mm

600

Curso da mesa inferior transversal ( eixo Y )

mm

470

Curso do cabeçote vertical ( eixo Z )

mm

520

Distância entre nariz do eixo arvore e mesa

mm

100 / 620

Distância entre coluna nariz do eixo arvore

mm

470

Mesa

Superficie da mesa

mm

800x450 / 700 x 450

Largura das ranhuras x distância

mm

14 x 63

Número de ranhuras T

um

5

Peso admissível sobre a mesa

kg

400

Trocador de ferramentas

Tipo

arm less / arm type

Capacidades de ferramentas

um

16 / 20 /24

Diâmetro da ferramenta

mm

105

Diâmetro da ferramenta com adjacente vazio

mm

210

Comprimento máximo da ferramenta

mm

254

Cone mandril porta ferramenta

tipo

BT

Peso máximo da ferramenta

kg

6

Comando numérico computadorizado CNC

modelo

Siemens / Fanuc

Potência motores

Motor principal

cv/kw

7,5 /11 – 10/15

Pressão de ar requerida

Bar/l/min

6

Potência bomba de refrigeração

kw

1

Potência instalada

kva

15 kw / 20kw

Dimensão e peso (aproximado)

Altura

mm

2.400

Frente e profundidade

mm

2.200 x 1.900

Peso

kg

3.800
