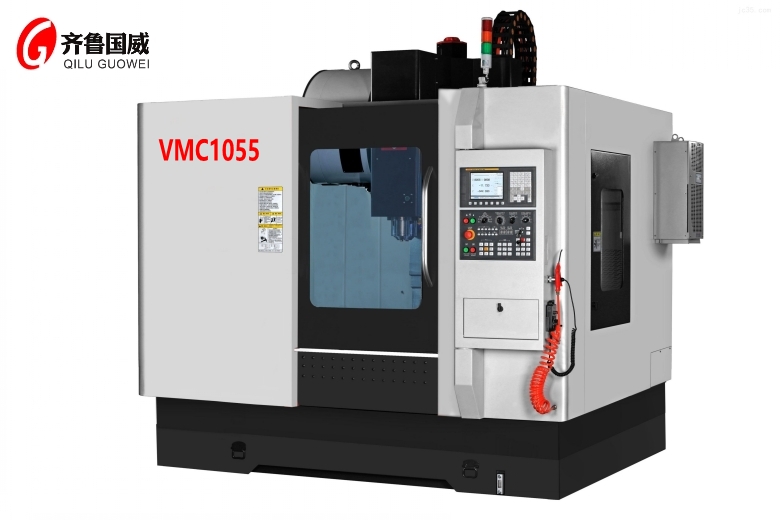

VMC1055加工中心
- 产品参数
VMC1055加工中心产品说明：
1、X，Y，Z三轴行程： 1000×550×550mm。
2、刀库标准配置为刀臂24刀绝对式ATC，满足客户的需求。
3、头部组为重型箱型结构。内部肋骨强化，高刚性。
4、主轴打刀方式采用油压机构，打刀时主轴受力均匀，延长轴承寿命。
5、电器箱采内分隔离式设计，将控制器之发热源部分予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
6、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
7、X、Y、Z轴导轨面贴塑处理，耐磨损，吸震，减小机床运动的阻力。
8、所有成品均经过激光定位补正及循圆测试。以确保佳定位精度及伺服特性。且机台出货前经过严格的检验措施，确保机台的各项精度长期稳定。
1．技术参数
机型专案 Item Model | 单位Unit | 参数 |
工作台尺寸 | mm | 520X1200 |
X/Y/Z轴行程 | mm | 1000/550/550 |
主轴端至工作台距离 | mm | 100-650 |
主轴中心至立柱距离 | mm | 600 |
工作台负重 | kg | 800 |
工作台T型槽 | mm | 5-18-100 |
X/Y/Z轴快速进给 | m/min | 48/48/36 |
X.Y.Z轴丝杆规格 | mm | 4016 |
X.线轨规格 | mm | HRG45 |
Y.线轨规格 | mm | HRG45 |
Z.线轨规格 | mm | HRG45 |
定位精度 | mm | 0.01 |
重复定位精度 | mm | 0.005 |
定位单位 | mm | 0.001 |
主轴高转速 | rpm | 10000 |
主轴端锥度 | mm | BT40/150 |
圆盘式刀库 | pcs | 24T |
控制器系统 | / | 三菱M70A |
主轴电机功率 | KW | 7.5 |
主轴电机扭力 | nm/ | 35 |
X/Y/Z电机扭力 | nm | 15/15/20 |
气压要求 | Kg/Cm2 | 6 |
电力消耗 | kva | 20 |
外形尺寸约 | mm | 3100*2360*2800 |
1．机床主要外购件清单
NO. | 品名 | 产地 | 制造商 |
1 | 主结构铸铁(床身) | 国产 | 采用高强度铸铁 |
2 | CNC控制器 | 日本 | 三菱 |
3 | 主轴驱动电机 | 日本 | 三菱 |
4 | 三轴驱动电机 | 日本 | 三菱 |
5 | 整体式主轴 | 台湾 | 罗翌 |
6 | 打刀缸 | 台湾 | 北矩 |
7 | X，Y，Z，轴承 | 日本/德国 | NSK/NTN |
8 | X，Y，Z，轴硬轨 | 国产 | 自制 |
9 | X，Y，Z滚珠螺杆 | 台湾 | 银泰/上银 |
10 | X，Y，Z轴线轨 | 台湾 | 银泰/上银 |
11 | 三轴螺杆预拉螺母 | 台湾 | 盈锡 |
12 | 三轴联轴器 | 台湾/日本 | S+P/三木 |
13 | 集中式自动润滑系统 | 中外合资 | 河谷 |
14 | 气源过滤净化装置 | 台湾 | AirTAC |
15 | 冷却装置 | 中国 | 四川简阳 |
16 | 操作面板 | 中国 | 国产 |
17 | 电子手轮 | 中国 | 国产 |
18 | 外型板金 | 中国 | 国产 |
19 | 电器过载保护器 | 韩国（法国） | 施耐德 |
20 | 主轴油冷机 | 中国 | 上海温亨 |
21 | 热交换器 | 中国 | 上海温亨 |
2．选配
序号 | 项目 | 规格 | 备注 |
1 | 系统 | 西门子/FANUC/台湾新代 | |
2 | 第四轴 | 120/170/200/250 | 台湾旭阳/烟台环球 |
3 | 第五轴 | 100/200/250 | 台湾旭阳/烟台环球 |
4 | 排屑器 | 链式 | 国产 |
